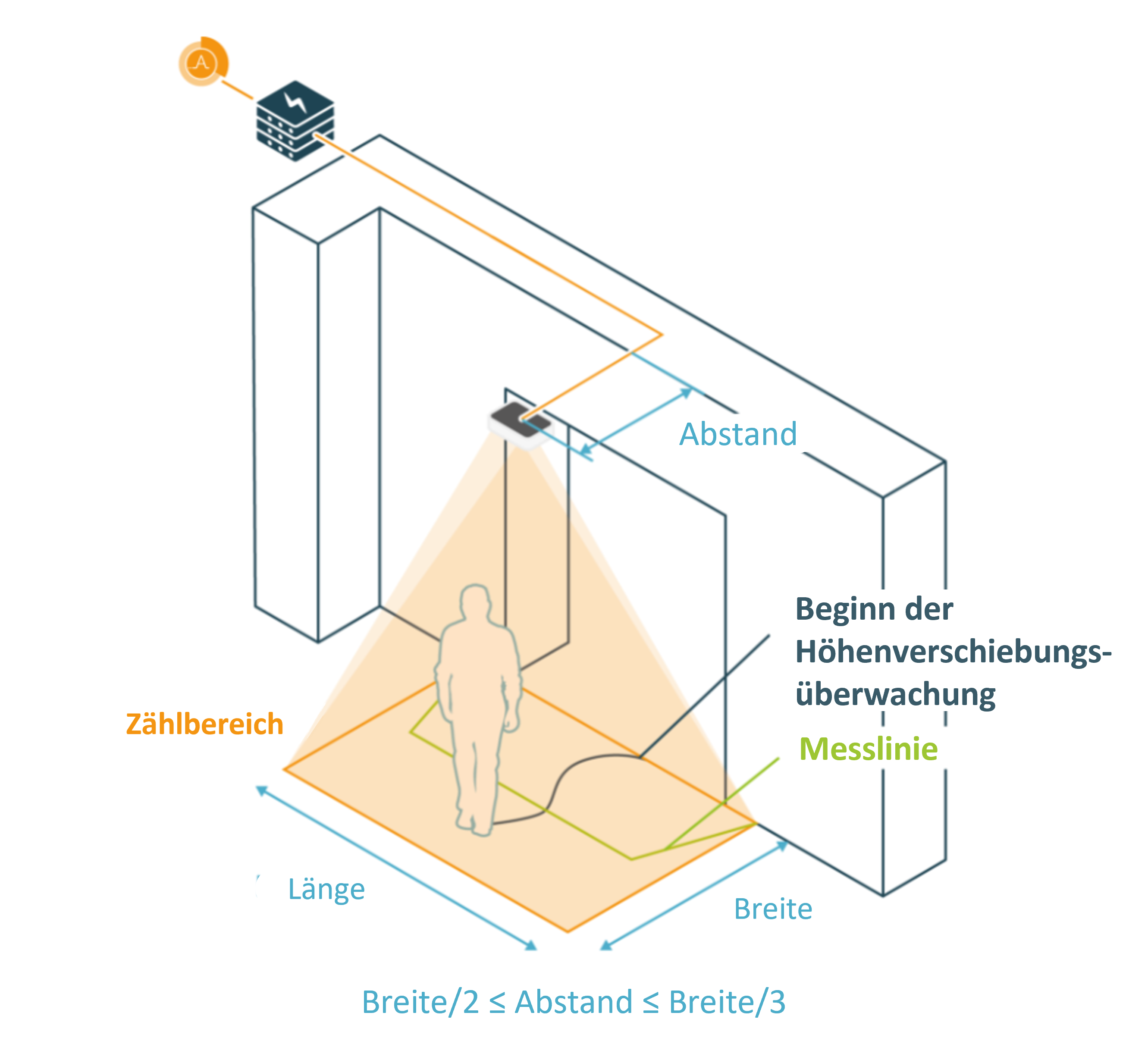

Erfassungsbereich - Überkopf-Sensor
Umrechnungstabelle "Deckenhöhe" in "Erfassungsfläche"

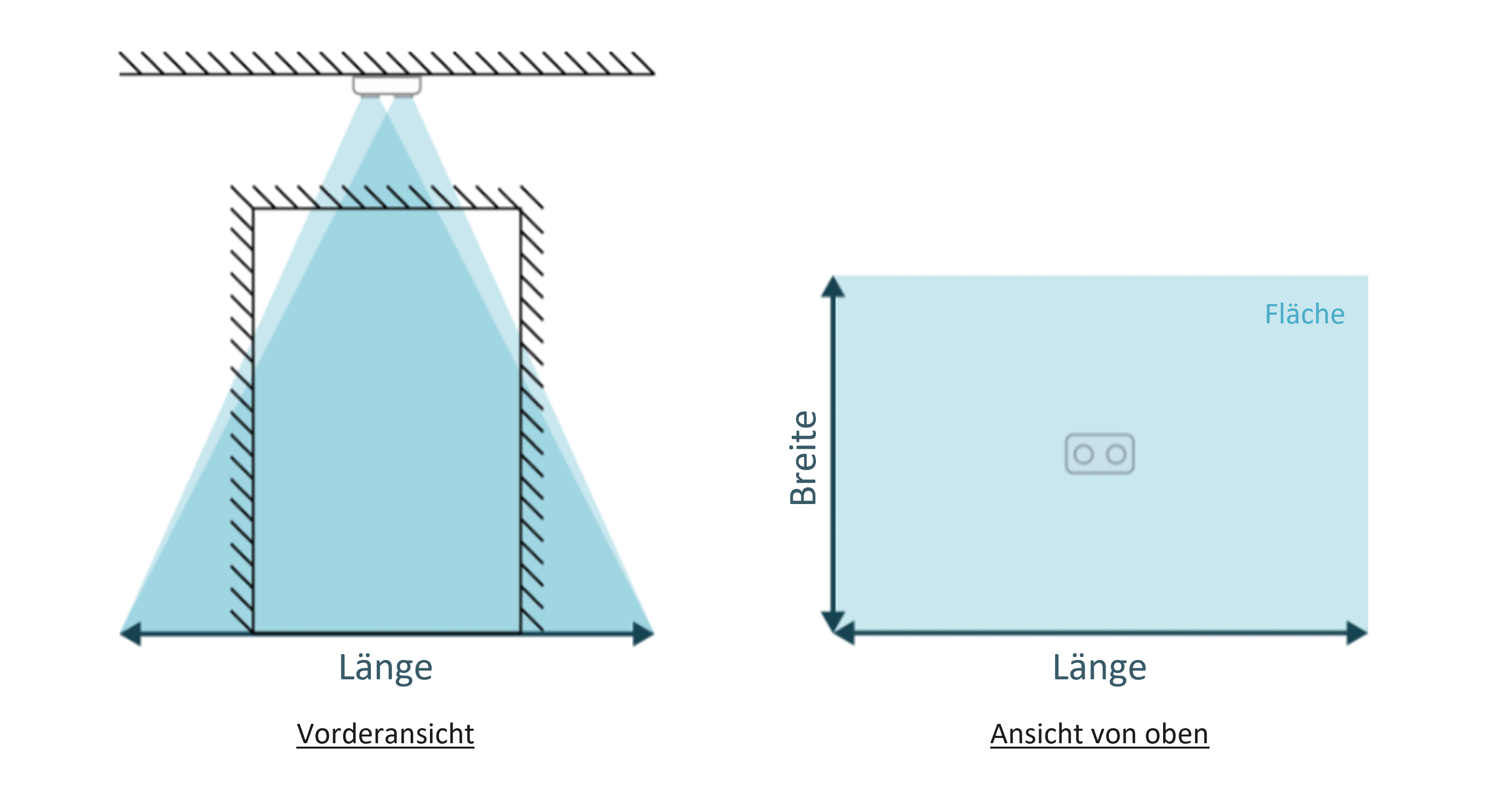

In der nachfolgenden Tabelle werden die Abmessungen des Erfassungsbereichs des Überkopf-Sensors angegeben.
Allgemeiner Sensor
Deckenhöhe (m) | Größe des Erfassungsbereichs | ||
| Länge (m) | Breite (m) | Fläche (m²) | |
| 2,20 | 1,05 | 0,83 | 0,87 |
| 2,30 | 1,48 | 1,04 | 1,54 |
| 2,40 | 1,87 | 1,25 | 2,33 |
| 2,50 | 2,26 | 1,46 | 3,30 |
| 2,60 | 2,61 | 1,58 | 4,11 |
| 2,70 | 2,80 | 1,58 | 4,43 |
| 2,80 | 2,97 | 1,68 | 5,00 |
| 2,90 | 3,30 | 1,89 | 6,24 |
| 3,00 | 3,53 | 2,10 | 7,41 |
| 3,10 | 3,76 | 2,31 | 8,68 |
| 3,20 | 3,99 | 2,51 | 10,01 |
| 3,30 | 4,22 | 2,65 | 11,21 |
| 3,40 | 4,46 | 2,80 | 12,48 |
| 3,50 | 4,69 | 2,95 | 13,81 |
| 3,60 | 4,92 | 3,09 | 15,22 |
| 3,70 | 5,15 | 3,24 | 16,69 |
| 3,80 | 5,38 | 3,39 | 18,22 |
| 3,90 | 5,61 | 3,53 | 19,83 |
| 4,00 | 5,84 | 3,68 | 21,50 |
| 4,10 | 6,07 | 3,83 | 23,25 |
| 4,20 | 6,31 | 3,97 | 25,06 |
| 4,30 | 6,54 | 4,12 | 26,93 |
| 4,40 | 6,77 | 4,27 | 28,88 |
| 4,50 | 7,00 | 4,41 | 30,89 |
| 4,60 | 7,00 | 4,56 | 31,92 |
| 4,70 | 7,00 | 4,71 | 32,95 |
| 4,80 | 7,00 | 4,85 | 33,97 |
| 4,90 | 7,00 | 5,00 | 35,00 |
| 5,00 | 7,00 | 5,00 | 35,00 |
| 5,10 | 7,00 | 5,00 | 35,00 |
| 5,20 | 7,00 | 5,00 | 35,00 |
| 5,30 | 7,00 | 5,00 | 35,00 |
| 5,40 | 7,00 | 5,00 | 35,00 |
| 5,50 | 7,00 | 5,00 | 35,00 |
Sensor für hohe Decken
Deckenhöhe (m) | Größe des Erfassungsbereichs | ||
| Länge (m) | Breite (m) | Fläche (m²) | |
| 6.00 | 5.25 | 4.35 | 22.84 |
| 6.25 | 5.64 | 4.63 | 26.11 |
| 6.50 | 5.98 | 4.93 | 29.41 |
| 6.75 | 6.37 | 5.20 | 33.16 |
| 7.00 | 6.77 | 5.49 | 37.15 |
| 7.25 | 7.11 | 5.78 | 41.10 |
| 7.50 | 7.52 | 6.00 | 45.11 |
| 7.75 | 7.87 | 6.00 | 47.21 |
| 8.00 | 8.00 | 6.00 | 48.00 |
| || | || | || | || |
| 14.00 | 8.00 | 6.00 | 48.00 |
