Contadores IA (versión J) - Instrucciones técnicas

Presentación

El contador IA (versión J) es un dispositivo de recuento de personas, vehículos y algunos animales.

Situado en altura, capta y analiza las formas en su “campo de visión”, señala las asimilables a seres humanos, vehículos o animales para rastrearlas, y cuenta todas las que atraviesan una línea de recuento predefinida. Transmite datos de recuento actualizados cada minuto a través de la red 3G/4G.

La alimentación del órgano de visión está integrada en el contador.

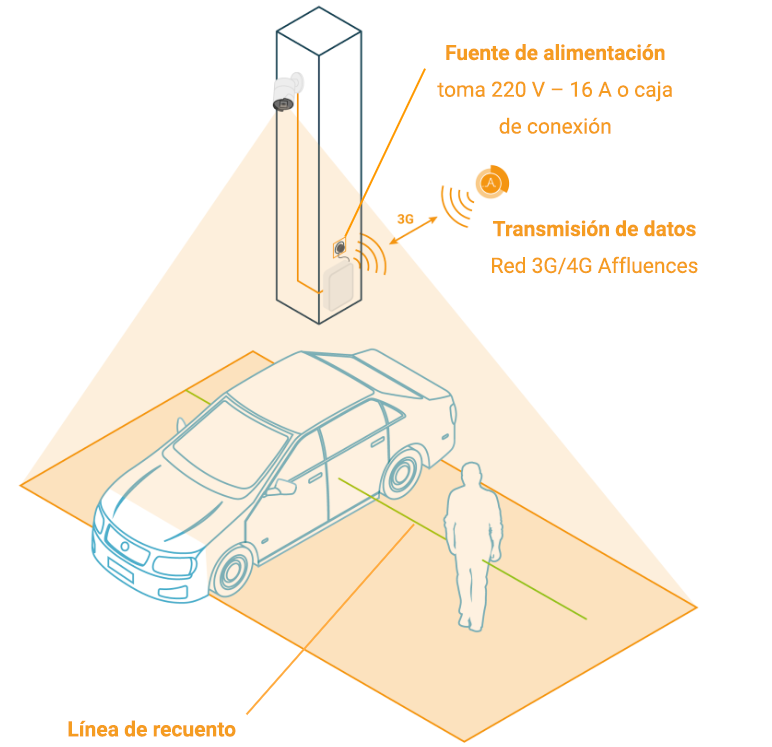

Esquema de funcionamiento

Características técnicas

Tecnología	Tratamiento algorítmico local de flujo de vídeo sobre la marcha (visión por ordenador)
Tamaño de la zona de contador Proporcional a la altura	Cámara f = 2,8 mm Cámara f = 4 mm	103° x 58° 83° x 45°
Composición	Una caja de recuento conectada a corriente fuerte Una o varias cámaras (según sea necesario) conectadas a la caja recuento mediante cables RJ45
Instalación	Modalidades Distancia a la zona Altura mínima	Emplazamiento en altura en la periferia de la zona o del paso a contar de 2 a 50 m 3,50 m
Alimentación	Enchufe eléctrico 230V o caja de conexión eléctrica 230V Consumo: 13 W de serie
Dimensiones (L x a x H)	Caja de contadores Cámara	200 x 150 x 62mm Φ 70 x 155.03 mm
Peso	Caja de contadores Cámara	1,1 kg 420 g
Gancho	Fijaciones sobre cualquier soporte
Datos de contador	Precisión Recuperación Capacidad de almacenamiento interno	95% Red móvil 3G/4G 25 días
Color Personalización según sea necesario	Caja de contadores Cámara	Gris claro Blanca o negra
Accesorios Bajo pedido	Placa de cámara con flejes Caja flejes	Diámetro poste: de 80 a 150 mm Diámetro poste: de 150 a 370 mm

Prerrequisitos

Emplazamiento

1. Conexión a la red 3G/4G posible

2. La luminosidad de la zona que se va a analizar debe ser suficiente (> 50 lux)

3. La zona de medición debe estar completamente en el campo de visión del contador (distancia máxima de 50 m).

4. Emplazamiento de fijación disponible a 3,5 m de alto mínimo (fijaciones disponibles: flejes para poste o fijación mural)

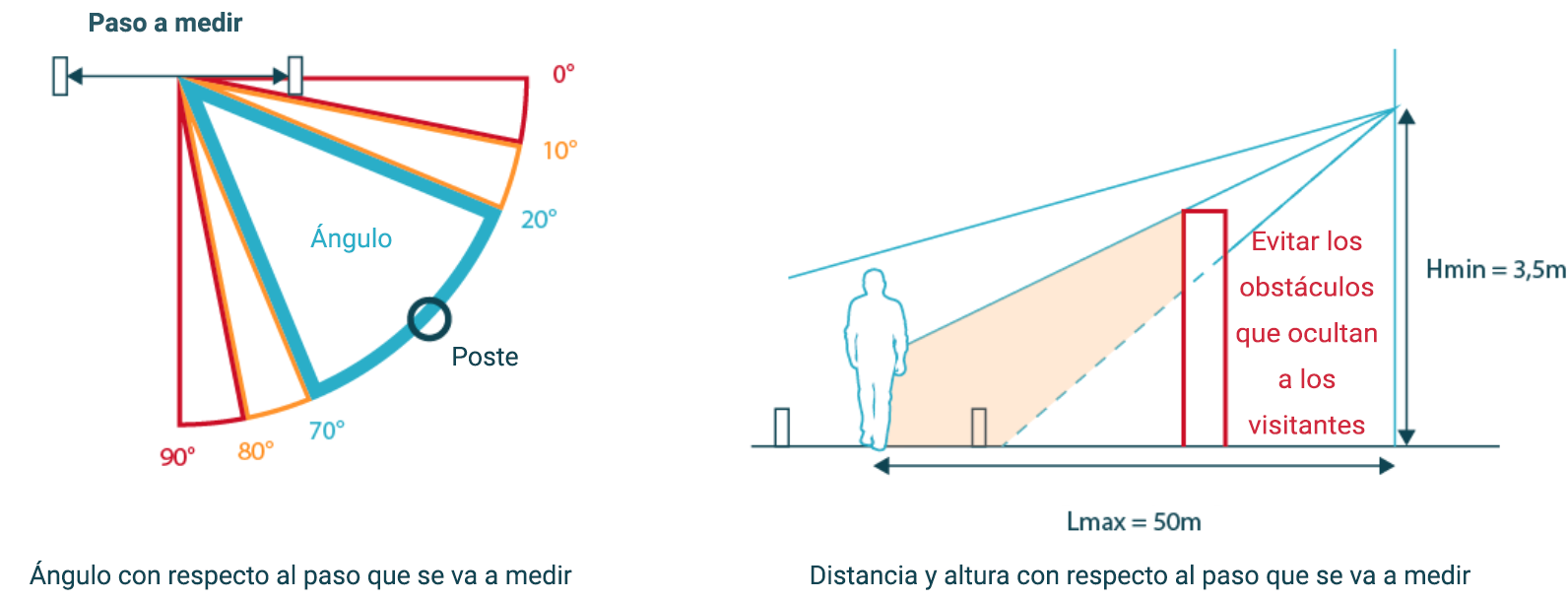

5. La vista delante de la cámara debe quedar despejada. Verificar que no haya depósitos de material o instalación que puedan impedir la visibilidad durante el recuento (ver esquema a continuación)

Datos a especificar por el cliente

1. Modo de fijación del cajetín:

1. Fijación pared (estándar)

2. Flejes para poste

2. Modo de fijación de la cámara:

1. Fijación pared (estándar)

2. Platina con flejes para poste

3. Conexión 220V:

1. Longitud del cable:

1. 80 cm (estándar) o longitud personalizada

2. Modo de conexión:

1. Clavija macho 2P+T (Estándar)

2. Cable al descubierto

4. Longitud del cable RJ45 de red entre la caja de conteo y la cámara:

1. 1 m (estándar) o longitud personalizada

Instalación

Instalación in-situ

1. Fijación de la caja del contador y del órgano de visión

2. Cableado del cable o del núcleo RJ45 entre el cajetín y el órgano de visión

3. Conexión a la red eléctrica

4. Ajuste del ángulo de visión

5. Comprobación de la recuperación de los datos y corrección si es necesario


LED de estado:

En la cara inferior de la caja está visible un LED de estado.

Al encender el contador, el LED se encenderá fijo y luego parpadeará hasta que el contador esté conectado a la red 4G.

Si el contador llega a perder su conexión, el LED volverá a parpadear para anunciar un fallo.

Seguimiento post instalación (1 semana)

1. Calibración (remota) del material, validación de los modelos y control de la coherencia de los datos

2. Puesta en servicio del contador

Aspecto de la caja de recuento

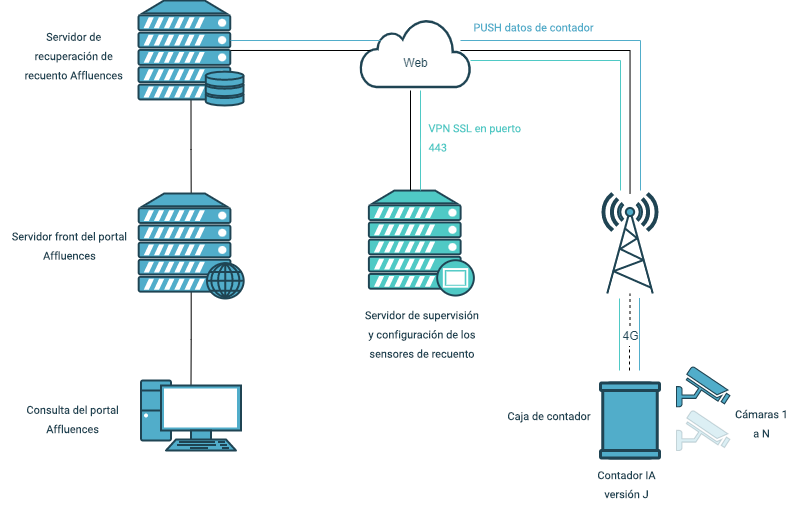

Arquitectura técnica

Respeto de la CNIL y del RGPD

Los contadores IA (versión J) implementados por Affluences cumplen con el reglamento RGPD.

El órgano de análisis lógico y de recuento se embarca directamente en el contador y los flujos captados se explotan sobre la marcha y en modo local.

Los únicos datos almacenados y enviados a los servidores y bases de datos de Affluences son datos numéricos cifrados de recuento (por ejemplo: 15 minutos de espera a las 11:05).
