Manual técnico de un contador 3D
Presentación
El contador 3D es un sistema que utiliza tecnología de video tridimensional.
Colocado en altura, contará todas las personas en su área de captación situada por debajo de su margen de alcance.
Los datos se envían a los servidores de Affluences a través de la red del la institución.
El contador 3D es un sistema de conteo muy preciso, incluso para pasajes anchos o muy transitados.
Características técnicas
| Contador vídeo 3D | |||
| Technología | Contaje : determinación de la distancia al suelo con la vídeo 3D | ||
Tamaño de la zona de Contaje Proporcional a la altura | Contador de corto alcance | De 1m de ancho a 2,2m de alto hasta 7m de ancho y 5,5m de alto | |
| Contador de largo alcance | De 5,25m de ancho hasta 6m de alto hasta 11,55m de ancho hasta 20m de alto | ||
Posibilidad de instalar varios contadores para extender la zona del contaje | |||
| Instalación | Modalidad | Encima de la zona para medir | |
| Contador de corto alcance | De 2,2m a 5,5m de alto | ||
| Contador de largo alcance | De 6m a 20m de alto | ||
| Alimentación | - Power Over Ethernet (15W) - O enchufe 230V con un inyector POE | ||
| Dimensiones (Longitud x ancho x altura) | Contador de corto alcance | Normal | 128 x 92 x 32 mm |
Waterproof | 155 x 103 x 84 mm | ||
| Contador de largo alcance | 354 x 65 x 36 | ||
| Peso | Contador de corto alcance | Normal | 285 g |
Waterproof | 1100 g | ||
| Contador de largo alcance | 550 g | ||
| Soporte (si necesario) | 185 g | ||
| Gancho | Atornillado directamente en el techo con un conducto de cables en el techo o mediante un soporte giratorio | ||
| Datos de contaje | Precisión | un 99% | |
| Recuperación | Ethernet | ||
| Actualización | Cada 3 segundos | ||
| Capacidad de almacenamiento interno | 120 jours | ||
Color Personalización según la necesidad | Blanco o Negro | ||
Materiales Facultativos | Inyector POE | 80.8 x 54 x 24 mm | |
| Rutor 3G | 250 x 150 x 40 mm | ||
Instalación
Requisitos previos
- Determinación de la ubicación (altura entre 2,20m y 20m)
- Punto de atornillado disponible para la fijación
- POE disponible en las proximidades para la alimentación y la red
- Tamaño de la zona de contaje proporcional a la altura del contador
- Una subred equipada con DHCP (o proporcionar : Dirección IP fija, máscara de subred, puerta de enlace predeterminada, DNS)
Instalación en superficie
Instalación in situ
- Fijación del contador de vídeo, soporte y conexión
- Verificación de la recuperación de datos
Seguimiento posterior a la instalación
- Comprobación de la coherencia de los datos y validación de los coeficientes de corrección
- Puesta en marcha del contador
Algunos requisitos son necesarios para calibrar el contador y recuperar sus datos:
- Un acceso a internet en los puertos 80/HTTP , 123/NTP , 443/HTTPS como m í nimo.
- Un acceso a internet en los puertos 80/HTTP , 123/NTP , 443/HTTPS como m í nimo.
- Un servidor DHCP (donde proveer: direcci ó n IP fija, máscara de subred, pasarela por defecto, DNS)
Ejemplos e ilustraciones
Contador vídeo - Foto ilustrativa

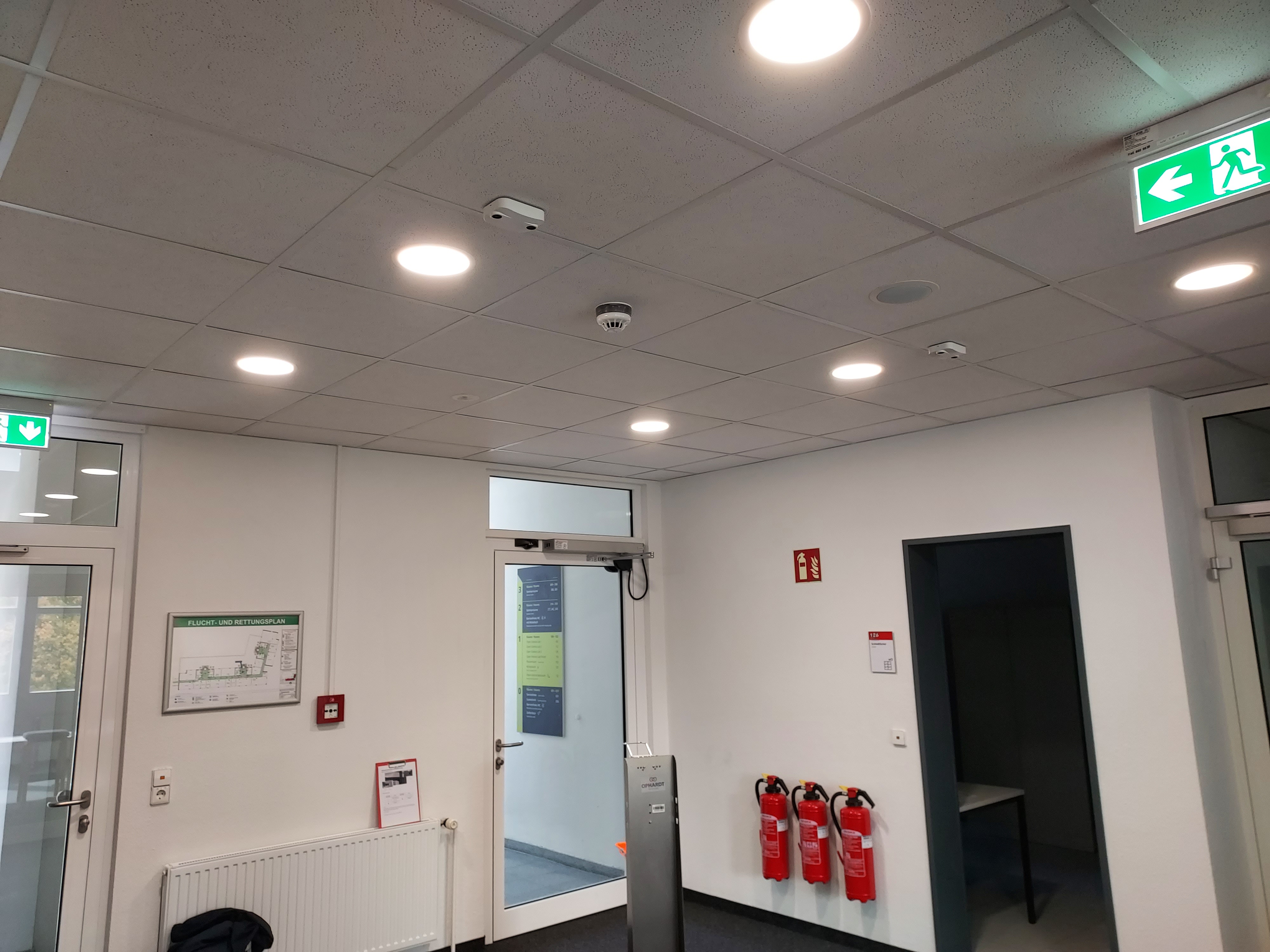

Contador vídeo - Ejemplo de instalación

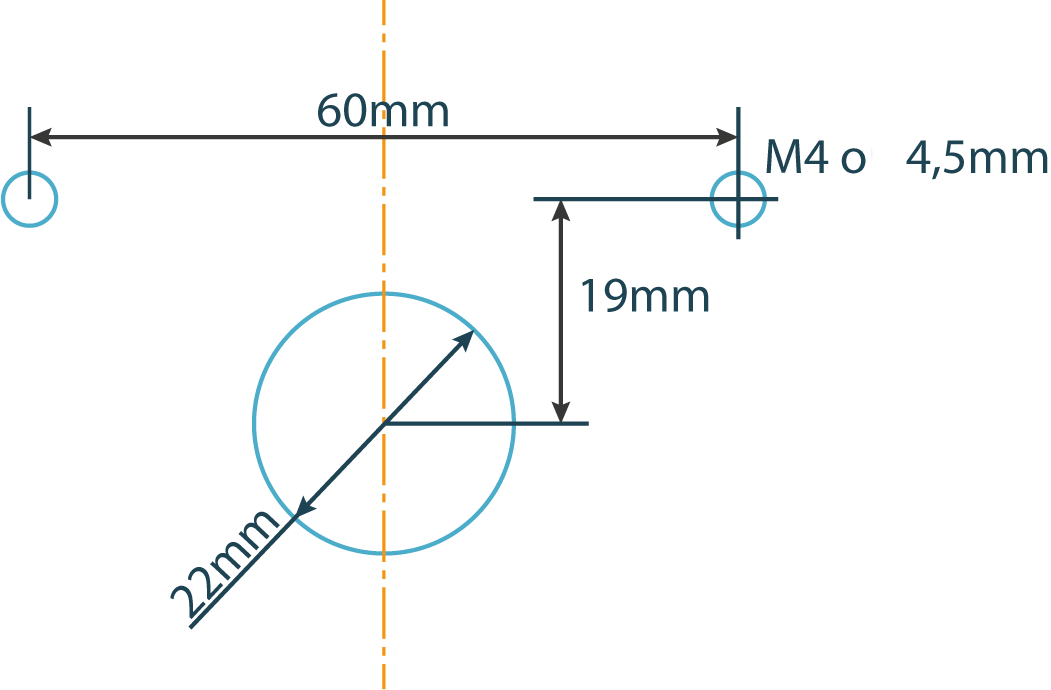

Contador de vídeo - Esquema de perforación

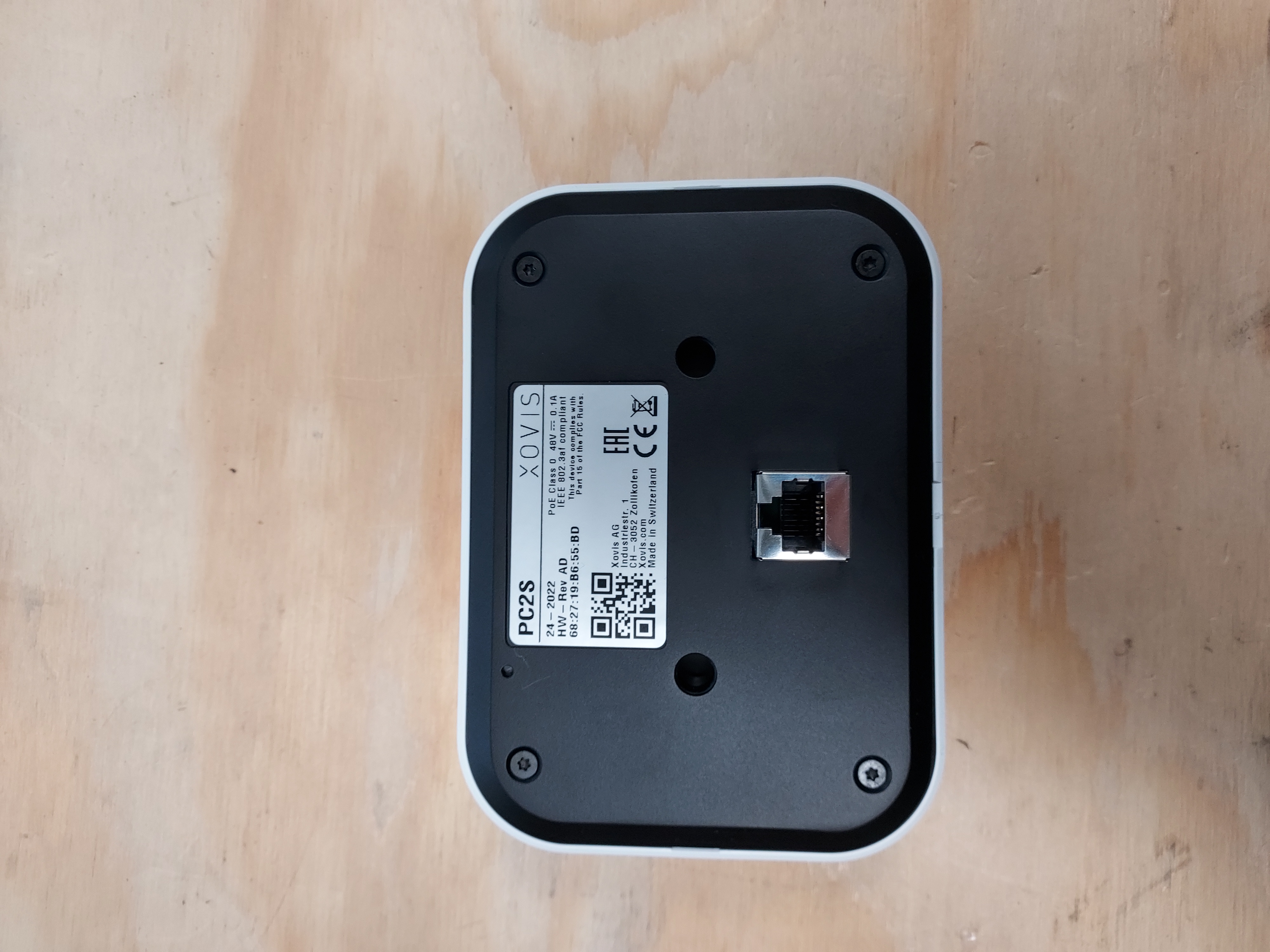

Contador vídeo - Panel trasero
Respeto del RGPD ( Reglamento General de Protección de Datos)
Los contadores vídeo 3D implementados por Affluences no están sujetos a la normativa RGPD.
El dispositivo de análisis lógico y de recuento está integrado directamente en el contador, y los flujos de datos capturados se explotan sobre la marcha y localmente.
Los únicos datos almacenados y enviados a los servidores y bases de datos de Affluences son los datos de recuento numéricos encriptados (por ejemplo: 15 entradas a las 11:05).
