Manual técnico de un contador infrarrojo

Presentación

El contador infrarrojo que utiliza la tecnología de infrarrojos.

El contador consta de dos cajas entre las que se emiten dos haces infrarrojos paralelos: cuando los haces son "cortados" por una persona, se cuenta un paso.
La dirección del movimiento de la persona (entrada o salida) se deduce entonces según el haz que se haya cortado primero.
Los datos del recuento se envían por ondas de radio (2,4 GHz) a un colector de datos situado a una distancia de entre 0 y 20 metros, que los reenvía a través de la red 3G a los servidores de Affluences para su procesamiento.

El contador infrarrojo es un sistema ergonómico (fácil de configurar) y flexible (fácil de instalar y trasladar).

Características técnicas

Contador infrarrojo
Tecnología	Haces infrarrojos bidireccionales (recuento de entrada y salida)
Tamaño del área de recuento	Sección transversal de 1 m a 5 m
Instalación	Modalidad	Instalación a ambos lados del cruce que se va a contabilizar
	Distancia máxima	1 a 5m
	Soporte	Adhesivo profesional de doble cara (alta resistencia)
Alimentación	Sensores	Pilas AA - vida útil: de 1 a 2 años
	Recopilador de datos	Conexión eléctrica 230V
Dimensiones (L x A x A	Sensores	115 x 70 x 26mm
	Recopilador de datos	117 x 73 x 23mm
Peso	Sensores	150g
	Recopilador de datos	120g
Recuento de datos	Precisión	95%
	Recuperación	Red móvil 3G/4G
	Refresco	Cada minuto
	Capacidad de almacenamiento interno	21 días
Color Personalización según las necesidades	Blanco o negro

Instalación

Paso 1: Requisitos previos

• Anchura de paso inferior a 5 m

Paso 2: Instalación in situ

• Elección de la ubicación del contador (altura entre 80cm y 1m35)

• Montaje del contador

• Verificación de la recuperación de datos

Paso 3: Seguimiento posterior a la instalación

• Comprobación de la coherencia de los datos y ajuste de los coeficientes correctores

• Puesta en servicio de contadores (publicación de datos sobre herramientas de funcionamiento)


Ejemplos e ilustraciones

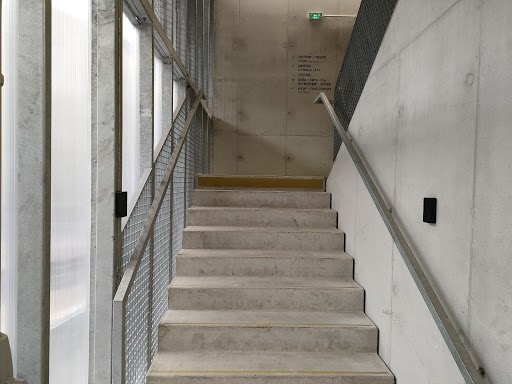

Ejemplo de instalación - contadores infrarrojos negros

Accesorios: Postes

Los postes metálicos de soporte para los contadores están disponibles de manera opcional, para los pasos en los que los contadores no pueden instalarse a ambos lados del paso, o en soportes existentes.
Los postes deben fijarse al suelo (atornillados o pegados con adhesivo fuerte) para evitar que los contadores se muevan y dejen de funcionar.
Altura: 1m

​Visual de un poste
