Présentation

Le compteur IA (version R) est un dispositif de comptage de personnes. Placé en hauteur, il capte et analyse les formes dans son “champ de vision”, repère celles assimilables à des êtres humains, les compte puis transmet des données de comptage aux servers Affluences.

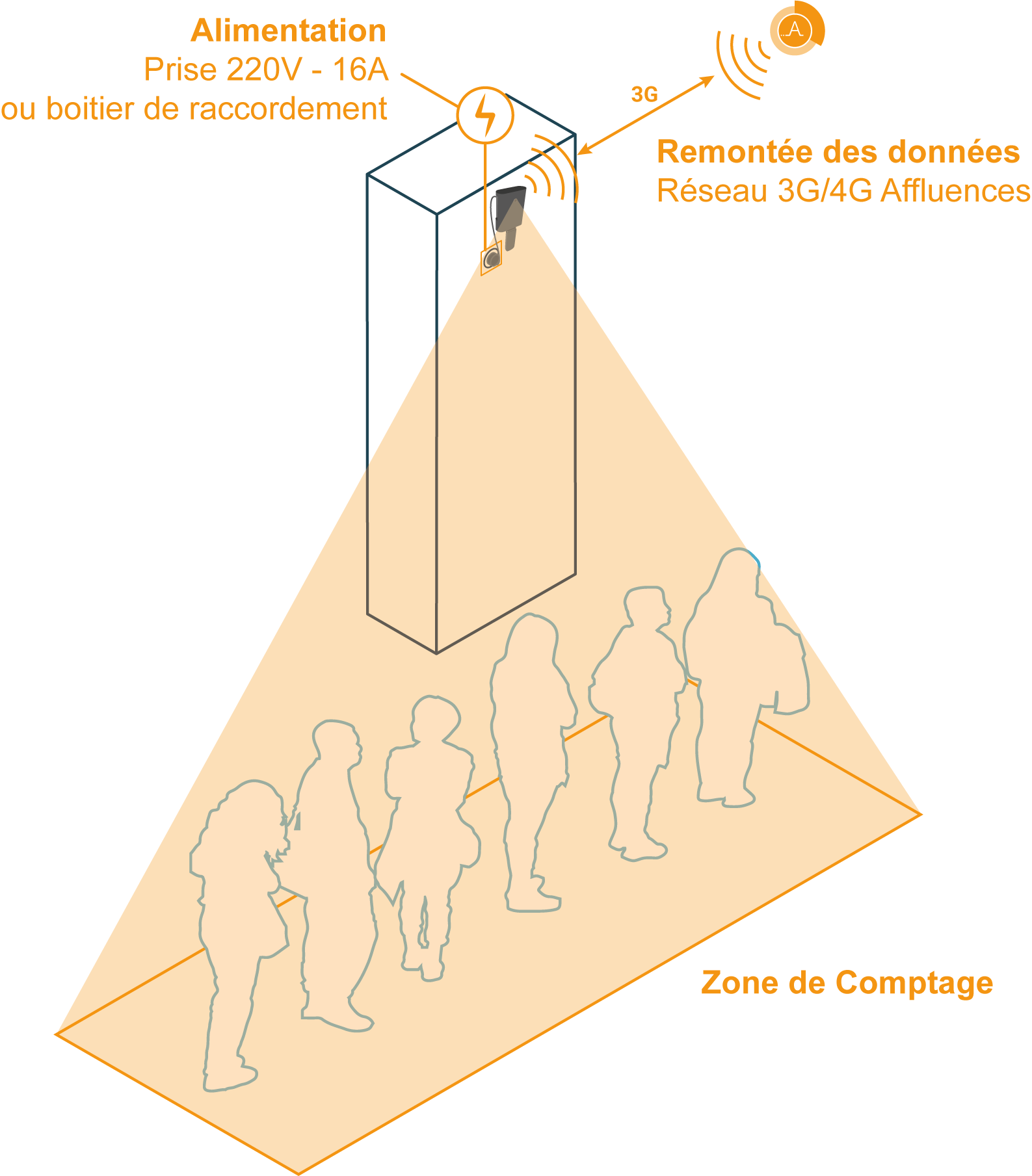

Schéma de fonctionnement




Spécifications techniques

Compteur IA (version R) - Notice technique

Technologie

Traitement algorithmique local d'images à la volée (vision par ordinateur)

Taille de la zone de comptage

Proportionnelle à la distance

Caméra simple
62° x 48°
Grand angle
120°
Installation
Modalités
Placement en hauteur en périphérie de la zone à dénombrer
Distance à la zone
1 à 50m
Hauteur minimale
2,20m
Alimentation
Sans transformateur

- Branchement électrique 5V / 3A (15W)

- PoE

Avec transformateur
Branchement électrique 230V
Dimensions (L x l x h)
Boîtier simple
- 90×70×24mm
Boîtier étanche

- IP67 : 170x130x45mm

Poids
Boîtier simple
85g
Boîtier étanche
500g
Support
300g
Accroche
Fixations sur tout type de support
Données de comptage
Récupération
Réseau mobile 3G/4G ou Ethernet
Capacité de stockage interne
25 jours

Couleur

Personnalisation au besoin

Boîtier simple                                                                             - Noir
Boitier étanche

- IP67 : Gris anthracite


Prérequis

Environnement

  1. Alimentation électrique ou PoE disponible
  2. Hauteur d'installation minimale de 2,20m
  3. La luminosité de la zone à analyser doit être suffisante (> 50 lux)
  4. La vue devant la caméra doit être dégagée. Vérifier qu’il  n’y a pas de dépôt de matériel ou d'installation qui pourraient gêner la visibilité pendant le comptage.
  5. La zone de mesure doit être entièrement dans le champs de vision du compteur (distance maximale de 50m)

Données à préciser par le client

  1. Mode de fixations du support rotule :
    1. Fixation murale (standard)
    2. Platine avec cerclages pour poteau
  1. Raccordement 220V :
    1. Longueur du câble :
      1. Compteur version intérieur : 1,5m (non modifiable)
      2. Compteur version waterproof : 80cm (standard) ou longueur personnalisée
    2. Mode de raccordement :
      1. Fiche mâle 2P+T (Standard)
      2. Câble à nu


Installation

Installation in-situ

  1. Fixation du compteur et réglage de l'angle de vue
  2. Raccordement au réseau électrique
  3. Vérification de la récupération des données et correction si nécessaire

Suivi post installation (1 semaine)

  1. Calibrage (à distance) du matériel, validation des modèles et contrôle de la cohérence des données
  2. Mise en service du compteur

Boîtier simple (intérieur)

La clé de connexion 3G peut-être soit branchée directement sur le boitier (comme visible ci-dessous), soit être fixée sur le support pour un aspect encore plus compact.



Aspect, dimensions et exemple d'installation d'un compteur IA-R

Boîtier étanche

Dans le cadre d’une pose du compteur à l’extérieur ou exposés, les compteurs sont intégrés dans un  boîtier étanche IP67 permettant une résistance accrue à la poussière et l’intrusion d’eau et d’humidité.
Le compteur IA (version R) est intégré directement dans le boîtier étanche avec son transformateur branché sur une alimentation électrique 230V ou câble PoE.


                                                                         Installation de compteurs IA-R en extérieur


Schéma de l'architecture technique




Respect de la CNIL et de la RGPD

Les compteurs IA (version R) mis en place par Affluences ne sont pas soumis à la réglementation de la CNIL ni de la RGPD.

L'organe d'analyse logique et de comptage est directement embarqué sur le compteur, et les flux captés sont exploités à la volée et en local.
Les seules données stockées et envoyées sur les serveurs et bases de données Affluences sont des données numériques chiffrées de comptage (par ex : 15 personnes à 11h05).
