Sensore video 3D - nota informativa

Presentazione

Il contatore video è un sistema che utilizza la tecnologia video tridimensionale.

Posizionato in altezza, conta tutte le persone che si trovano nella zona di conteggio al di sotto del suo punto di attacco.

Il sensore video è un sistema di conteggio molto preciso, anche in caso di passaggi ampi o di forte affluenza.

Caratteristiche tecniche

Sensore video 3D - Caratteristiche tecniche
Tecnologia	Conteggio: determinazione della distanza dal suolo con l'aiuto del video 3D
Dimensione della zona di conteggio  Proporzionale all'altezza	Corto raggio	Da 1 m di larghezza a 2,2m di altezza fino a 7m di larghezza a 5,5m di altezza
	Lungo raggio	Da 5,25 m di larghezza a 6m di altezza fino a 11,55m di larghezza a 20m di altezza
	Possibilità di associare diversi sensori per estendere l'area di conteggio
Installazione	Modalità	Sopra l'area da misurare
	Corto raggio	Da 2,2m a 5,5m di altezza
	Lungo raggio	Da 6m a 20m di altezza
Alimentazione	- Power Over Ethernet (15W) - O collegamento 230V con un iniettore POE
Dimensioni (L x l x A)	Corto raggio	Normale	128 x 92 x 32 mm
		Waterproof	155 x 103 x 84 mm
	Lungo raggio	354 x 65 x 36
Peso	Corto raggio	Normale	285 g
		Waterproof	1100 g
	Lungo raggio	550 g
	Supporto (se necessario)	185 g
Fissazione	Avvitato direttamente al soffitto con un passaggio per i cavi nel soffitto o spostato tramite una staffa girevole
Dati di conteggio	Precisione	99%
	Recupero dati	Ethernet
	Aggiornamento	Ogni 3 secondi
	Capacità di stoccaggio	120 giorni
Colore Personalizzazione secondo le esigenze	Bianco o Nero
Accessori Opzionali	Iniettore POE	80.8 x 54 x 24 mm
	Router 3G	250 x 150 x 40 mm

Installazione

Prerequisiti

1. Determinazione dell'ubicazione (altezza tra 2,20m e 20m)

2. Punto di avvitamento disponibile per il fissaggio

3. POE disponibile nelle vicinanze per alimentazione e rete
4. Dimensione dell'area del contatore proporzionale all'altezza del contatore

5. Una subnet dotata di DHCP (o fornire: Indirizzo IP fisso, Subnet Mask, Gateway predefinito, DNS)


Installazione in superficie

Installazione sul sito

1. Fissazione del sensore video, supporto e collegamento

2. Verifica del recupero dei dati e correzione se necessario


Follow-up post installazione

Controllo della coerenza dei dati e convalida dei coefficienti di correzione

Messa in funzione del sensore

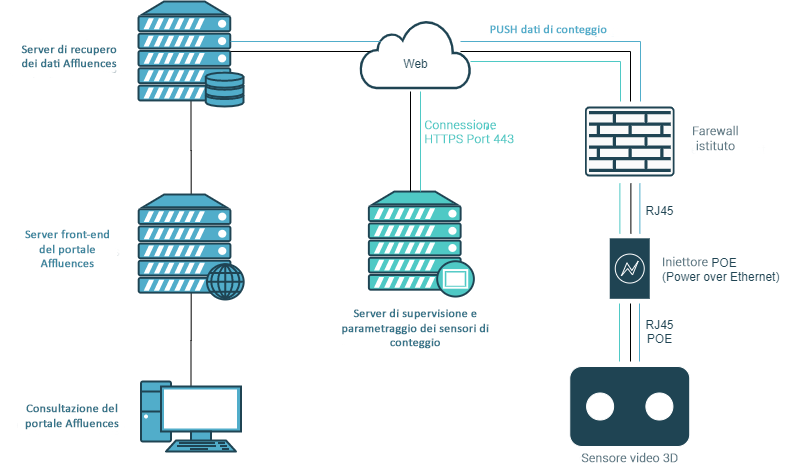

Grafico dell'architettura tecnica

Alcuni pre-requisiti sono necessari per calibrare il contatore e per ottenere i dati:

- Un accesso a internet sulle porte 80/HTTP, 123/NTP, 443/HTTPS minimo.

- Un server DHCP (o fornire: indirizzo IP fisso, subnet mask, gateway predefinito, DNS)

Esempi e illustrazioni

Sensore video - Esempio di installazione

Sensore video  -  Schema di perforazione

Sensore video  -  Lato posteriore

Conformità con la CNIL e GDPR

I sensori di conteggio video 3D implementati da Affluences non sono soggetti alla normativa CNIL o GDPR.

Il dispositivo di analisi logica e di conteggio è direttamente incorporato nel contatore, e i flussi catturati sono sfruttati al volo e localmente.

Gli unici dati memorizzati e inviati ai server e ai database di Affluences sono dati numerici di conteggio (per esempio 15 minuti di attesa alle 11:05).
