Compteur Thermique Affluences - Guide d'installation Mono

Avant L'installation :

Matériel à prévoir :

• Le compteur thermique


• Tournevis de sécurité Torx TS20


• système d’accroche choisi (vis, ou cerclage).


• appareil photo

Lors de l’installation :

1. Tester la connexion au réseau cellulaire

Avant de fixer le compteur, il est préférable de vérifier qu’il capte correctement le réseau. Pour cela :

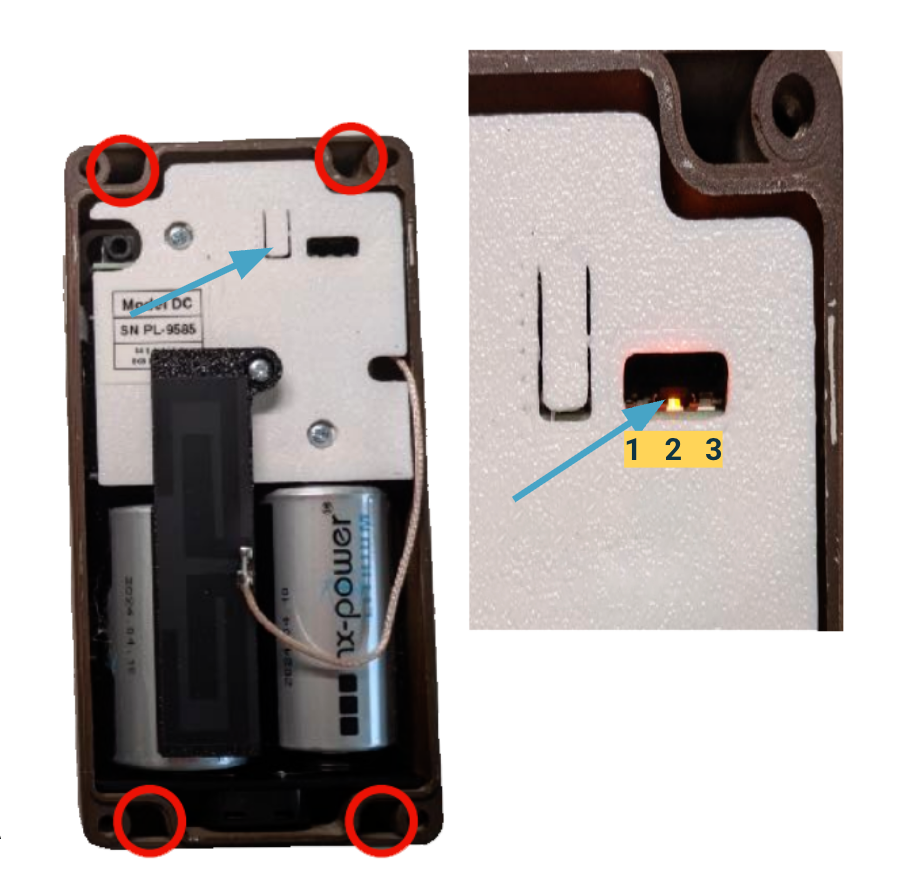

• Retirer le couvercle du compteur.

• Appuyer sur le bouton blanc pendant 2 à 3 secondes.

• Observer la LED (2) :


• Lorsque la LED s’allume et reste fixe, puis commence à clignoter après quelques secondes (ou minutes), le compteur est connecté au réseau.


Si la LED s’éteint sans clignoter, cela signifie que le compteur ne parvient pas à se connecter. Dans ce cas, il faut privilégier un emplacement avec une meilleure connexion réseau (parfois simplement à une dizaine de mètres), puis réitérer le test réseau, ou privilégier l’installation d’un compteur à récupération manuelle des données.

• Refermer le boitier avec les 4 vis, en vérifiant le bon positionnement du joint

2. Fixation du compteur :

Une fois la connexion confirmée, fixer le compteur à une hauteur comprise entre 80 cm et 1,30 m, en s'assurant que la lentille de comptage est orientée vers la zone de passage à comptabiliser.

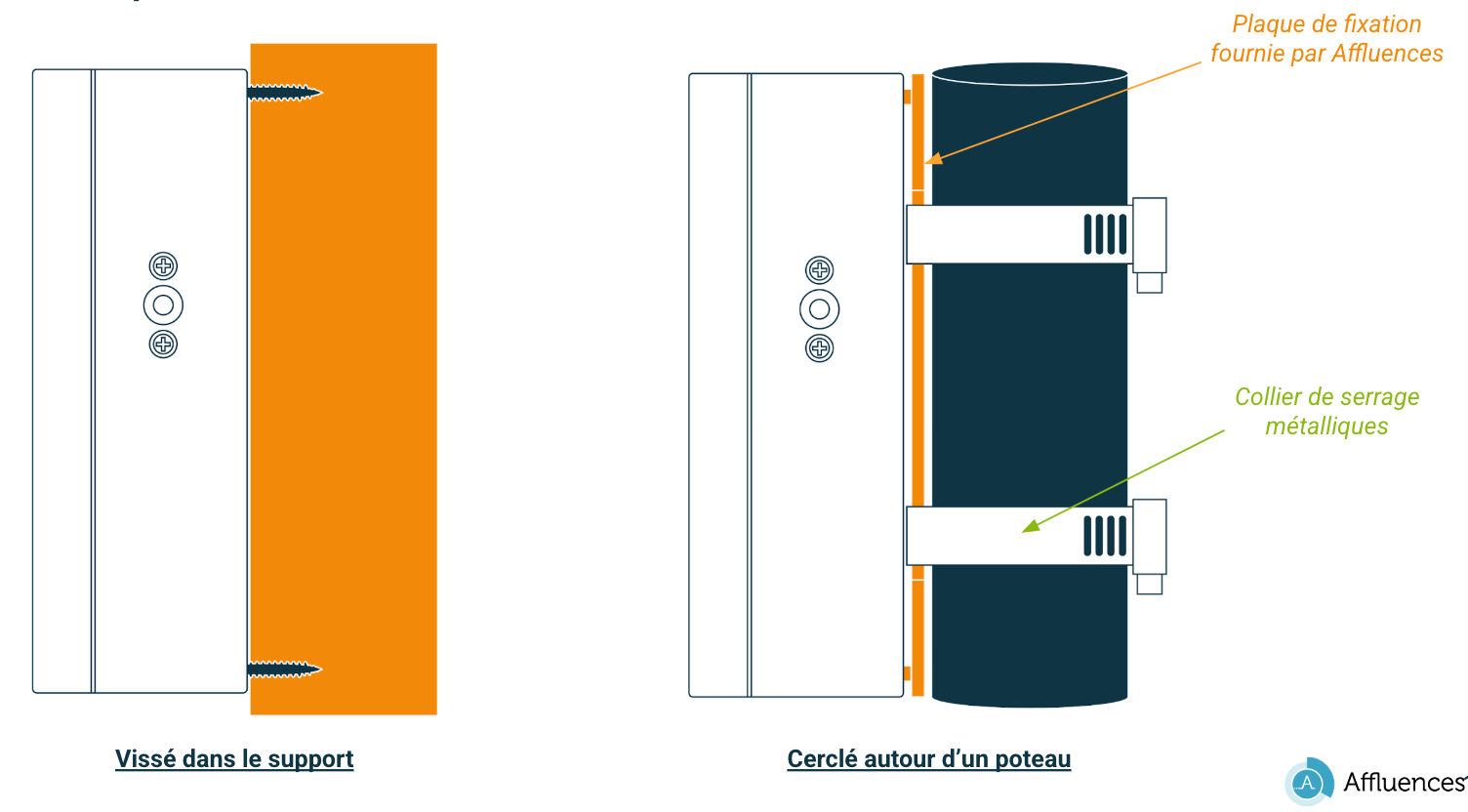

Le compteur peut être vissé ou cerclé autour d'un poteau.

3. Relier le compteur au portail d’administration

Une fois le compteur installé, notez le numéro de série figurant sur le boîtier et prenez des photos de l'installation.
Transmettez ce numéro et ces photos à votre responsable de compte ou à l’adresse : support@affluences.com, en précisant :

• Le nom du site tel qu’il apparaît dans le portail d’administration,


Cela permettra de l’associer correctement dans le portail Affluences.
